forSte 21DJ SPEED

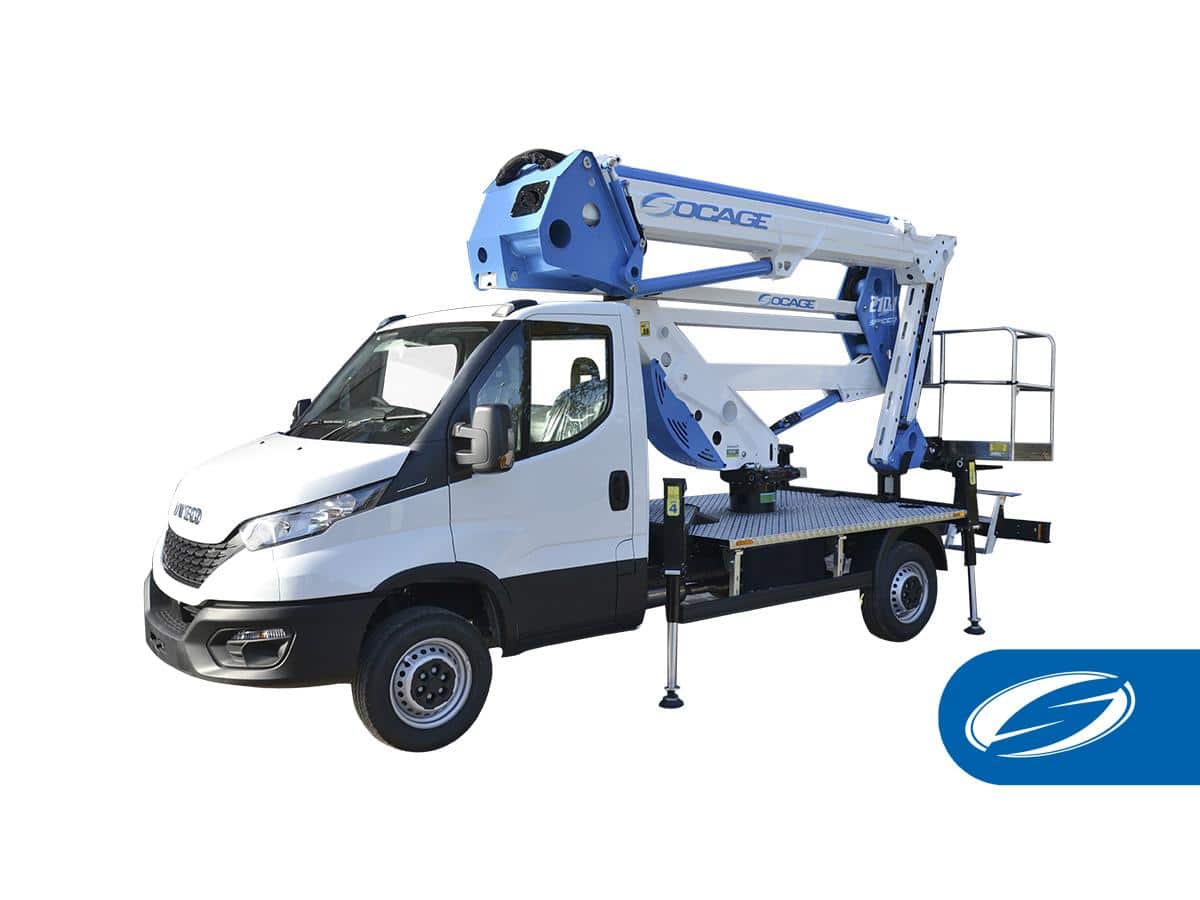

Bomlyften för Ste 21DJ SPEED är en dubbelledad bomlyfttruck med automatisk stabilisering som standard, som kan installeras på 3500 kg lastbilar.

Den når en arbetshöjd på 20,40 m och en horisontell räckvidd på 9,80 m, med en stor lastkapacitet på 230 kg eller 300 kg (2 förare + material).

Utvecklad från den framgångsrika Socage för Ste 20D, utmärker den sig genom att vara en kompakt ledad plattform som innehåller en hydraulisk jib som ger stor positioneringsmångsidighet.

Ytbehandling SPEED H+H

Socages SPEED H+H-yta lägger till automatisk stabilisering som standard och ökar säkerheten och underlättar en korrekt stabiliseringsmanöver, även från korgen. Den har också en automatisk plattformsstängning från korgen.

Allmän information

• Kategori: Lastbilsmonterad cherry picker / Aerial work platform
• Tillverkare: Socage
• Modell: forSte 21DJ SPEED
• Typ: Rammonterad på lätt lastbil (<3,5 ton)
• Bomtyp: Dubbelledad artikulerad bom
• Fordon / Totalvikt: 3,5 ton GVW

Prestanda

• Maximal arbetshöjd: 21,00 m
• Maximal plattformshöjd: 19,00 m
• Maximal horisontell räckvidd: 10,00 m
• Up & Over Clearance: Dubbelledad bom ger hög flexibilitet över hinder
• Korg / Plattformskapacitet: 230 kg (2 personer + material) – tillval upp till 300 kg
• Korgrotation: 90° + 90°
• Tornrotation: 700°

Mått och vikt

• Totalvikt: 3,5 ton
• Överhäng bak: Kompakt konstruktion för enkel manövrering i trånga utrymmen
• Lämplig för urbana miljöer: Ja

Bom och jibb

• Bomstruktur: Dubbelledad artikulerad bom med förstärkt SPP-stålprofil
• JIB-typ: Integrerad i artikulerad konstruktion, extra räckvidd över hinder
• Korgstorlek: 1400 × 700 × 1100 mm
• Korgmaterial: Aluminium
• Korgnivelleringssystem: Automatisk korgnivellering
• Frontinfäst korg för precision och säkerhet
• Integrerade slangar och kablar
• Centreringsljus på bomdel för arbete i mörker

Kraft och drift

• Energikälla: PTO-drift via fordonets motor
• Spänning i korg: 12 V uttag
• Motortyp: Fordonets originalmotor
• Drivtyp: Rammonterad lätt lastbil
• Automatisk motorvarvtalsreglering: Ja

Stabilisering och kontroll

• Stödbenstyp: H+H fast vertikal stabilisering med extra slag (SPEED-system)
• Stödplattor: 4 st
• Automatisk stabilisering: Ja – enknapps SPEED-funktion
• Auto-stängning av bomdel: Ja
• Kontrolltyp: Proportionella elektrohydrauliska korg- och markkontroller
• Elektroniskt styrsystem: CAN BUS
• Automatisk nivellering: Ja
• Möjlighet till simultana rörelser: Ja
• Motor start/stopp från korg: Ja

Särskilda funktioner

Säkerhetssystem:

SocageSecurity System
• Medgivandeknapp mot oavsiktliga rörelser
• Skyddsbygel mot oavsiktlig manövrering
• Momentbegränsare med dubbel säkerhet
• Lutningssensor (inclinometer)
• Blockventiler med fläns
• Nödstopp
• Nödmanuell handpump
• Säkerhetsbypass för operatörräddning
• Automatisk PTO-frikoppling
• Smart anti-crash hyttskydd
• Recovery System
• SSW – Socage Safe Workplace (säkerhetsljus på bom)
• Elektrisk timräknare och serviceindikator
• Kabelljus för stängda stödben

Elektroniskt styrsystem:

CAN BUS elektroniskt säkerhetssystem
• Proportionell elektrohydraulisk styrning med hastighetsreglering
• Automatisk motorvarvtalsreglering
• Start/stopp av motor från korg
• Mjukare, proportionella rörelser för ökad precision
• Frontinfäst korg för säkerhetsarbete nära hinder

Unika fördelar

Marknadsledande i Europa för lastbilsmonterade liftar >20 m
• SPEED-system – snabb, enkel och säker uppställning
• Full 230 kg kapacitet utan räckviddsbegränsning
• 700° tornrotation ger stort arbetsområde
• Extremt kompakt bakre överhäng, lätt att manövrera i trånga miljöer
• Integrerade slangar och kablar skyddar mot skador
• Snabb och säker drift även i urbana miljöer
